Описание

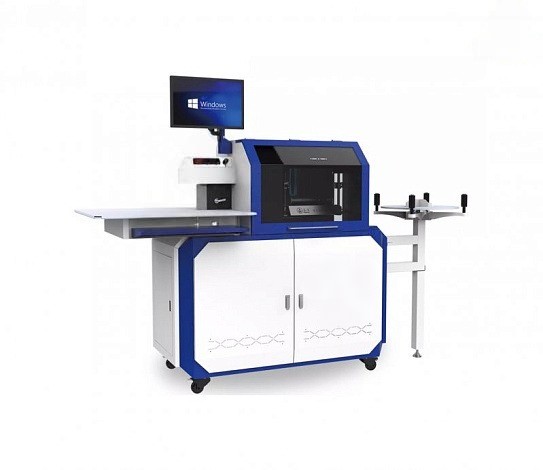

Промышленный бортогибочный станок X13REW имеет увеличенный запас прочности узлов и механизмов, позволяет с высокой скоростью изготавливать борт для объемных букв из алюминиевого профиля разных типов.
Классический дизайн, простая продуманная структура бортогиба обеспечивает удобство работы, легкий доступ ко всем узлам машины и высокую эффективность работы. Компоненты, обеспечивающие безопасную работу. Высокая конструктивная жесткость,резка материала под разными углами. Бортогиб способен производить сложные формы букв и форм с любыми углами и окружностями с высокой скорость. и при высочайшей точности изделия.
- Автоматизированный процесс изготовления продукции. Высококачественная сборка станка обеспечивает надежность и удобство обслуживания расходных частей.
- Высокоточное безупречное исполнение продукции экономит время на производство. Вам остается только сложить буквы по линиям сгиба и скрепить клеем с края.
- Технология станка упрощает работу, не имеет отходов по вине человека и требует участие всего одного оператора, значительно уменьшает себестоимость готовых букв на выходе.
- Минимальная толщина металлического борта гарантирует идеальную засветку.
- Металл - естественный отражатель, поэтому буквы с такими бортами будут ярче при одинаковой светотехнике и энергопотреблении.
- Металлический борт прекрасно выглядит, является ударопрочным в отличие от борта из ПВХ.
- Двойная система специальных, гибочных инструментов, способных сгибаться с пластиной и профилем. Лучший выбор для малого угла и радиального изгиба
Технические характеристики
| Система подачи материала | Циклический переменный зажим |
| Система реза | Дисковая фреза |
| Система гибки | Двойные усиленные пластины |
| Материалы для обработки | Алюминиевый профиль |
| Высота материала | 20 – 125 мм |
| Толщина профиля | Алюминиевая пластина до 1.2 мм |
| Алюминиевый профиль до 1 мм | |
| Погрешность | 0.1 мм |
| Рабочий формат файла | .dxf |
| Габариты станка | 1520 мм*820 мм*1620 мм |
| Мощность | АС 220V, 50HZ, 3KW |
| Компрессор | 0,6 м^3/мин |
| Вес | 450 кг |
Конструктивные особенности
- Исключительно разработанное программное обеспечение, высокая точность, простота в использовании;
- Гибочник может обрабатывать экструдированный алюминиевый профиль;
- Максимальная ширина материала 130 мм. Он оснащен 5 шаговыми моторами и высокоточным устройством управления;
- Дисковая фреза обеспечивает гладкий равный срез на профиле под нужный угол. Работу можно производить как на простом профиле так и на типах "Г" и "F" образных, толщиной до 1.2 мм;
- Высокая точность изготовления до 0.1 мм;
- Удобное техническое обслуживание станка;
- Высокая скорость загиба материала, высокая точность загиба, плавность, загибы любых углов для изготовления форм любой сложности.
- Двусторонний механизм гибки позволяет добиваться минимальных углов загиба и плавных радиальных округлений;
- Надежная стабильная система привода с большим сроком службы;
- Высокоточный механизм подачи профиля на шаговых двигателях. через три шестерни мощность передается на два шариковых винта, которые приводят зажимной механизм в движение вперед и назад;
- Шкаф подачи профиля и установки компьютера, кронштейн для монитора и подставка под клавиатуру и мышь, а так же легкий доступ ко всем узлам станка;
- Программа управления предоставляет широчайшие возможности для производства букв и форм. Настройки позволяют быстро и легко настроить работу под разные профили. Программа идет в комплекте.
