Описание

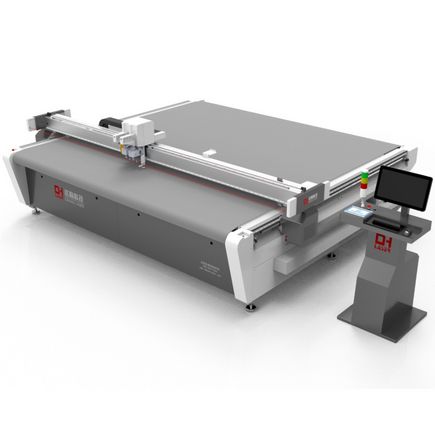

Цифровая система резки DAHAN DH-X3-3225 — это высокопроизводительный комплекс промышленного класса. Станок предназначен для круглосуточной работы (24/7) и обеспечивает идеальную точность раскроя благодаря усиленной станине и прецизионной механике.
Ключевые преимущества
- Конструкция Heavy-Duty: Сварная стальная рама с термическим отпуском исключает деформации и вибрации при нагрузках.
- Трансмиссия Dual-Y: Использование двух редукторов Shimpo и косозубых реек по оси Y обеспечивает плавный ход и мощное ускорение.
- Вакуумный стол: 40-миллиметровая сотовая плита из авиационного алюминия с фетровым покрытием гарантирует идеальную плоскостность (допуск 0.03 мм).
- Интеллектуальный CCD-модуль: Камера считывает метки даже на бликующих или деформированных поверхностях.
Подробные технические характеристики (ТТХ)
| Наименование параметра | Значение |
|---|---|
| Рабочая область резки | 3200 х 2500 мм |
| Максимальная толщина материала | до 50 мм (зависит от инструмента) |
| Макс. скорость (перемещение / резка) | 1200 мм/с / 1000 мм/с |
| Точность позиционирования / Повторяемость | ±0.1 мм / ±0.05 мм |
| Система привода | Цифровые сервоприводы Leadshine (Япония/Китай) |
| Тип фиксации материала | Зональный вакуумный прижим (насос 7.5 кВт) |
| Интерфейс передачи данных | Ethernet (порт RJ45) |
| Форматы команд управления | HP-GL, GP-GL, DXF, PDF |
| Параметры электропитания | AC 220V/380V ±10%, 50Гц |
| Габариты станка (Д х Ш х В) | 3525 х 4084 х 1374 мм |
| Рабочая среда (Температура / Влажность) | 10°C - 35°C / 35% - 80% (без конденсата) |
Базовая оснастка (в комплекте)
- EOT (Electric Oscillating Tool): Высокочастотный нож для сотового картона, ПВХ 3-5мм, резины.
- UCT (Universal Cutting Tool): Для сквозной резки винила, тонкого пластика и бумаги.
- CCD Camera: Промышленная камера для работы по меткам.
- Plotting Pen: Узел для черчения и маркировки.
