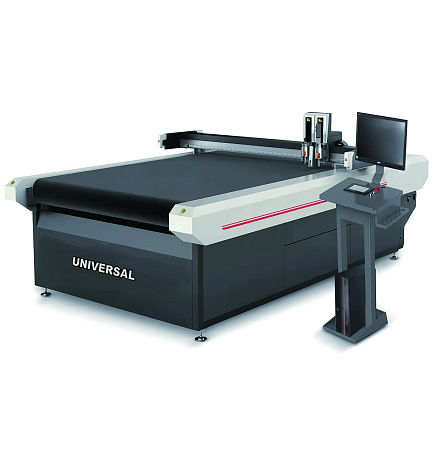

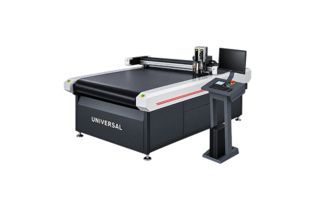

Режущие конвейерный комплексы Universal MTC06 - это серия с конвейерным вакуумным столом для работы как с листовыми, так и с рулонными материалами. Благодаря высокому порталу для материалов толщиной до 50мм, универсальной каретке с 2 универсальными держателями инструментов, позволяющей работать двумя инструментами одновременно, предустановленной CCD-камере и ассортименту инструментов на выбор, используя только этот станок можно развернуть масштабное производство упаковки - в одно задание осуществлять резку и биговку, промышленный раскрой ткани и отделочных материалов, кроить заготовки из углеткани и стеклоткани, осуществлять потоковую контурную резку напечатанного на листовых материалах изображений, фрезеровать мягкие металлы и любые неметаллы, и т. д.
Описание:
Универсальный конвейерный комплекс UNIVERSAL подходит для работы с:
-мягкими материалами толщиной до 50мм: поролон, пенные утеплители и упаковочные материалы, пенопласт, вспененный полистирол),
-листовыми и рулонными материалами толщиной до 20мм: картона, бумаги и пенокартона, пластиков, резины и магнитного винила, самоклеющейся пленки (как резка до подложки, так и сквозная резка), кожи и кожзама, различных пленок, ткань стеклянная фторопластовая, материал тентовый с двухсторонним ПВХ, винилискожа ТР, и многих других.
Самой востребованной сферой применения планшетных режущих плоттеров является производство упаковки, разнообразных лекал и трафаретов (для текстильной, обувной промышленности), рекламной и сувенирной продукции, в том числе магнитов, технических прокладок и т.д.
Комплектация :
· Плоттер.
· Универсальный держатель инструментов на каретке - 2шт.
· Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) - 1шт.
· Вакуумный насос – 1шт.
· Кабель передачи данных – 1шт.
· CCD-камера - 1шт.
· Нож – 20шт.
· Кабель питания – 1шт.
· Вакуумный конвейер – 1шт.
· Крестовая отвертка – 1шт.
· Шестигранные ключи – 7шт.
· Смазка – 1шт.
· Воздушная трубка – 5м.
· Зажим – 3шт.
Технические характеристики:
|
Модель:
|
MTC06-2513
|
|
Мощность вакуумной системы,кВт:
|
7.5
|
|
Потребляемая мощность (плоттер)кВт:
|
9.5
|
|
Размер рабочего поля,мм:
|
2500х1600
|
|
Габариты,мм:
|
3900х2285х1350 (ДШВ)
|
|
Скорость резки,мм/сек:
|
300-1800 (в зависимости от типа материалов)
|
|
Максиамльная толщина материала,мм:
|
≤ 50 (в зависимости от типа материалов)
|
|
Требуемые режимы:
|
Температура: 0....35С°.
Влажность: 35 -80%.
|
|
Технические особенности:
|
Высокотехнологичный сервопривод, импортные линейные направляющие, подшипники
|
|
Точность повторения,мм:
|
≤ 0,01
|
|
Точность позиционирвоания,мм:
|
0,025
|
|
Электропитание:
|
AC 380в/220в±10%;50HZ
|
|
Поддержка файлов:
|
Совместимость с HPGL/PLT/DXF и т. д.
|
|
Рабочие параметры:
|
Поддержка различных CAD- систем, автоматизированное проектирование и резка могут выполняться одновременно
|
|
Вместимость буфера:
|
Однократный, быстрое соединение для работы с большими файлами
|
|
Метод передачи данных и конфигурация сопряжения :
|
Сетевой порт (Ethernet)
|
|
Фиксация материала:
|
Вакуумный прижим
|
|
Интерфейс управления:
|
Сенсорный дисплей
|
|
Способ подачи материала:
|
Конвейерная, автоматическая подача(не имеет ограничений по длине материала)
|
|

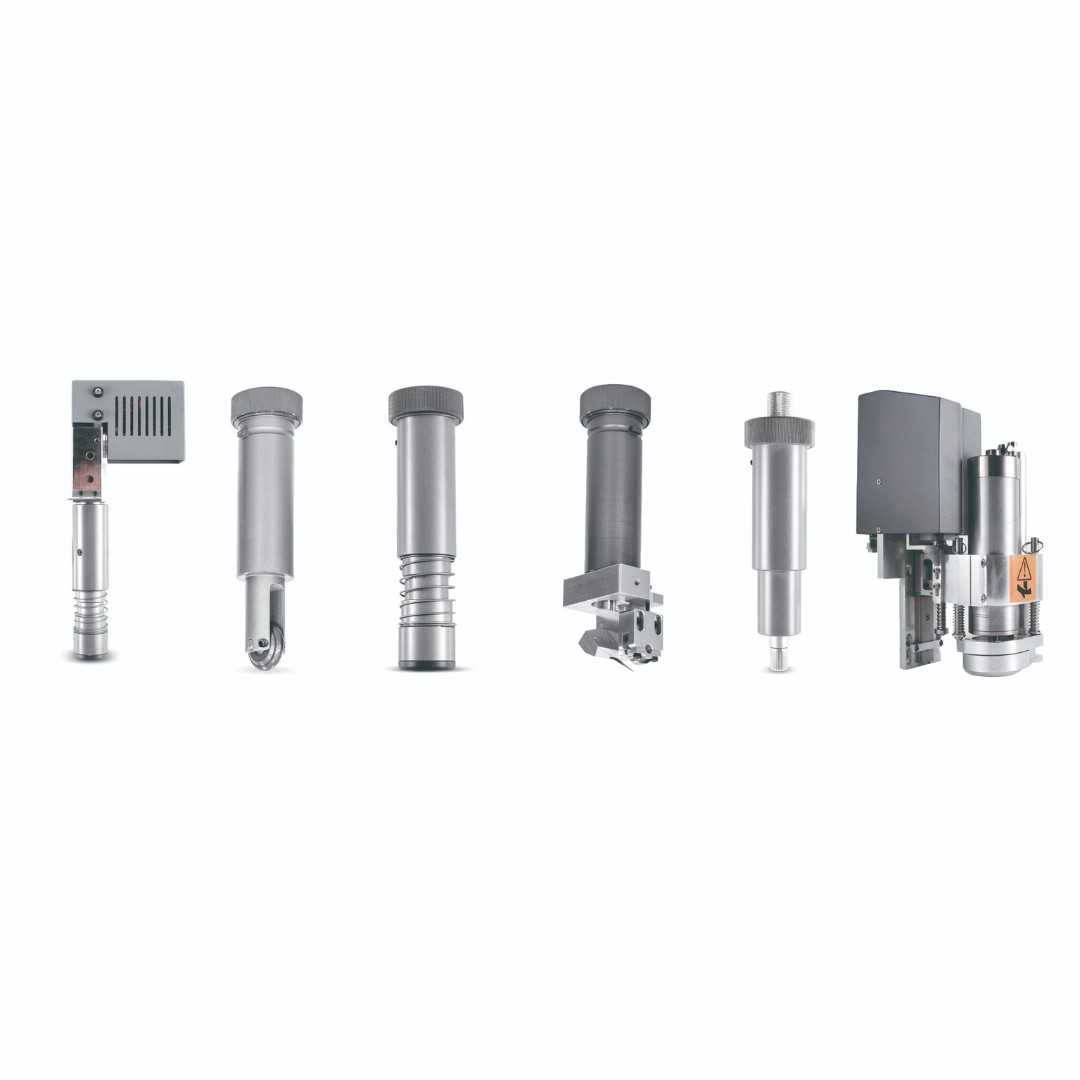

Стандартные инструменты:
|

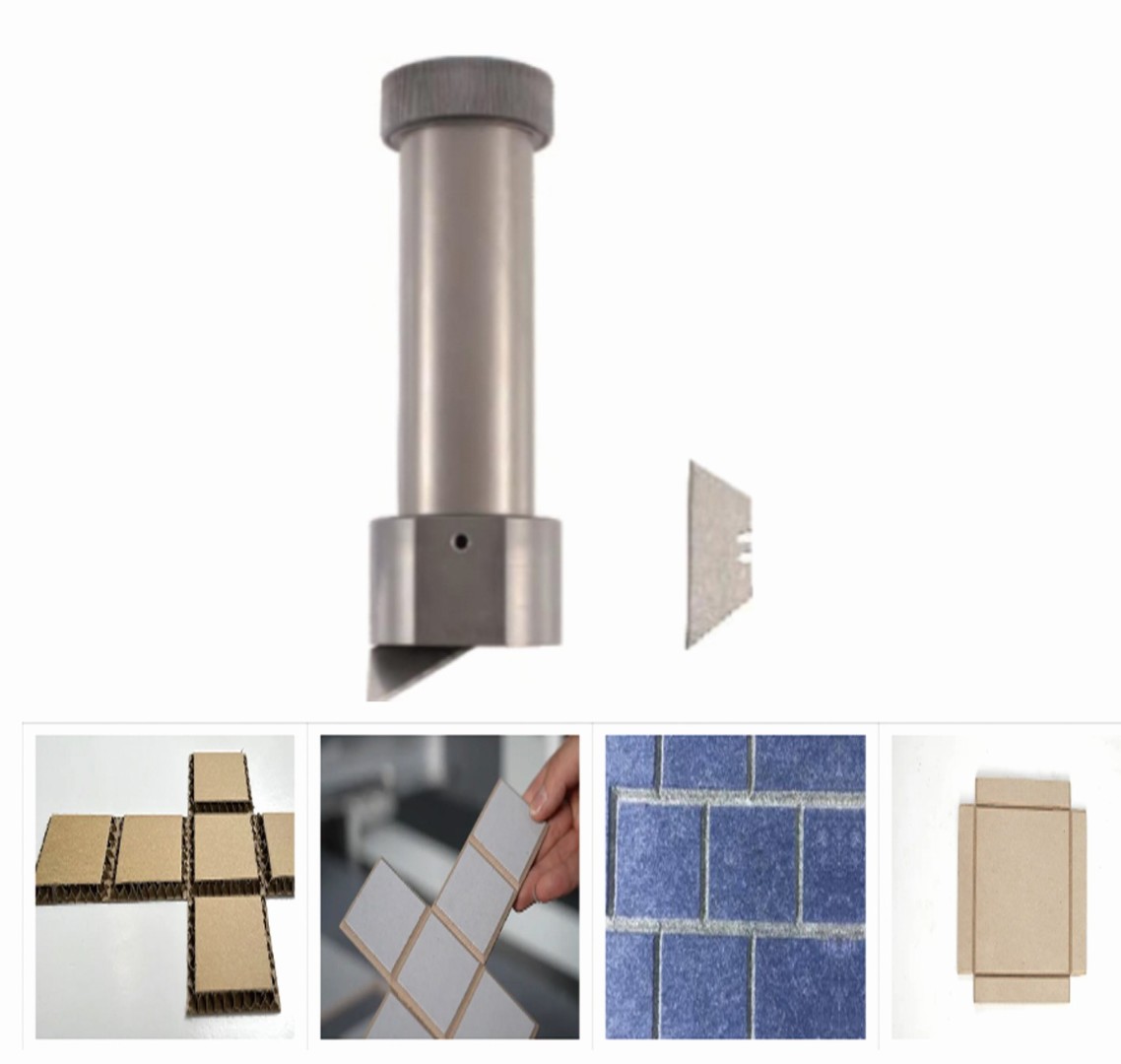

Высокоскоростной осциллирующий инструмент, универсадьный режущий инструмент, инструмент кис-кат, система автоматического позиционирования CCD
|
|
Дополнительные инструменты:
|

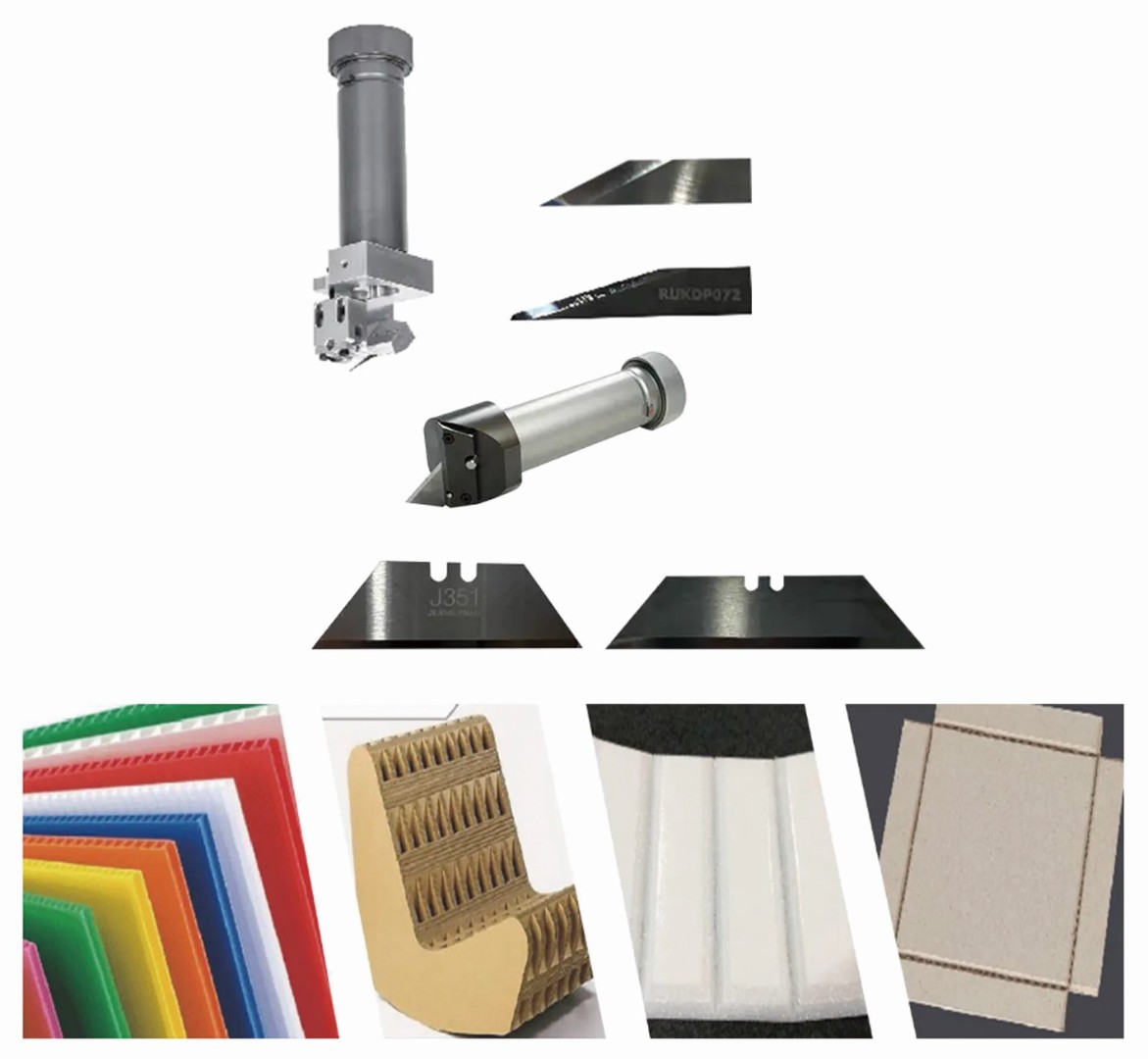

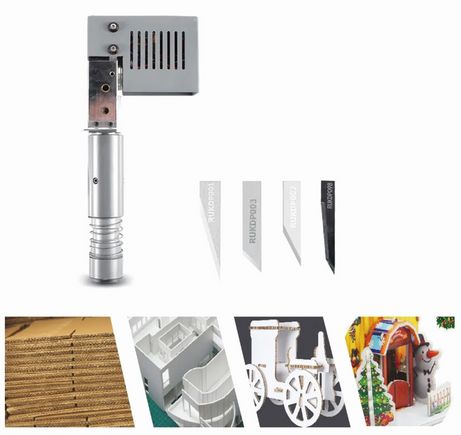

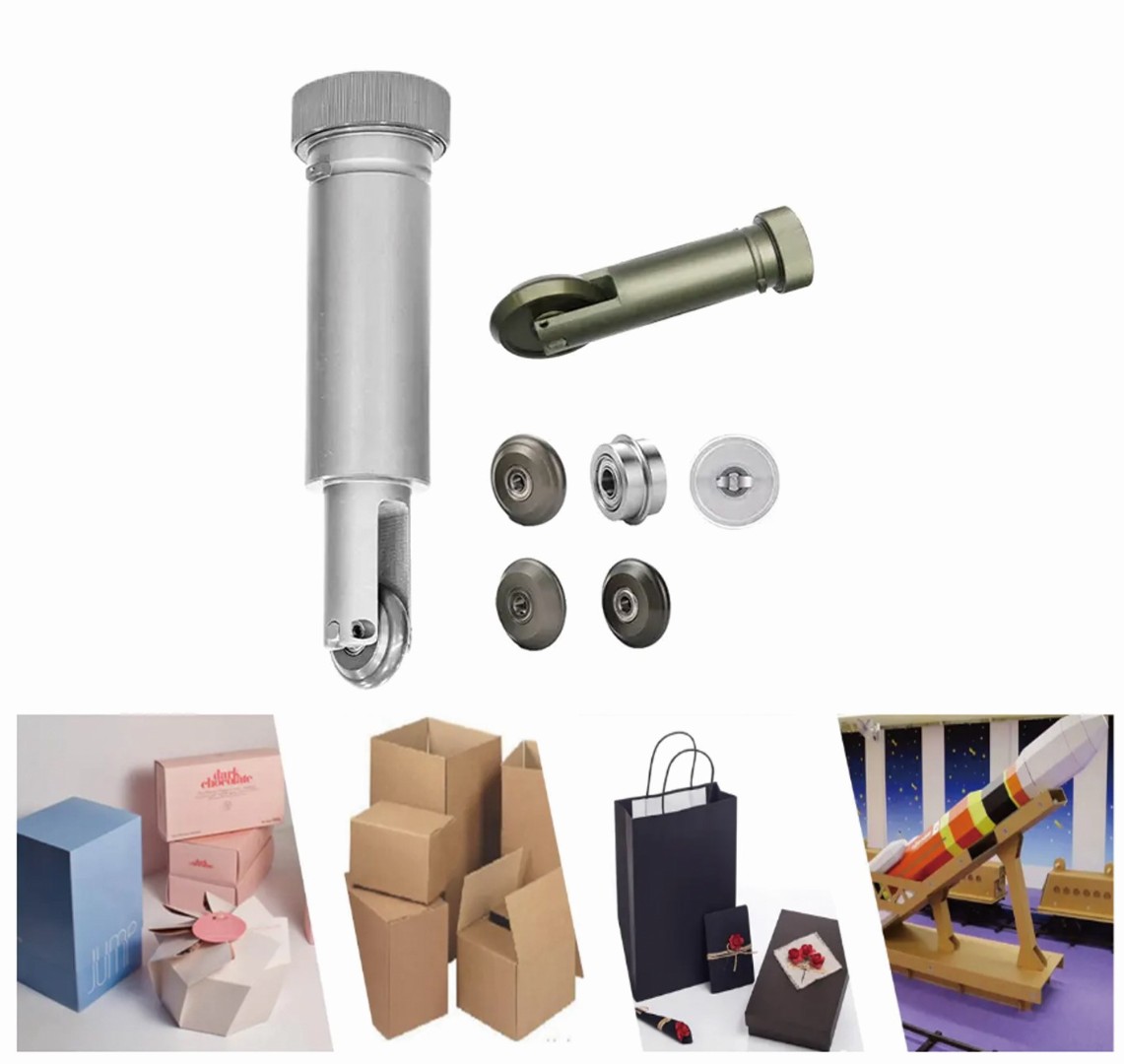

Ручка, V-CUT, биговальное колесо, комплект фрезерных инструментов, инструмент для резки пеноматериалов 50 мм
|
|
Материалы:
|
Все виды гофрокартона, картон разной плотности, переплетный картон, ПВХ, сотовый картон, вспененный ПВХ, акрил, КТ картон, алюкобонд, листовые латекс и резина, паронит, прокладочные материалывспененные материалы до 0 мм, автомобильные наклейки, светоотражающая пленка, фотобумага и т. д.
|
Рукодство по использованию инструментария:
|
Препреги стекло и углетканей |
0,3 - 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или тангенциальная неосциллирующая режущая голова |
|
Стеклоткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или Тангенциальная неосциллирующая режущая голова |
|
Углеткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или Тангенциальная неосциллирующая режущая голова |
|
Резина техническая |
0,5 – 20,0 мм |

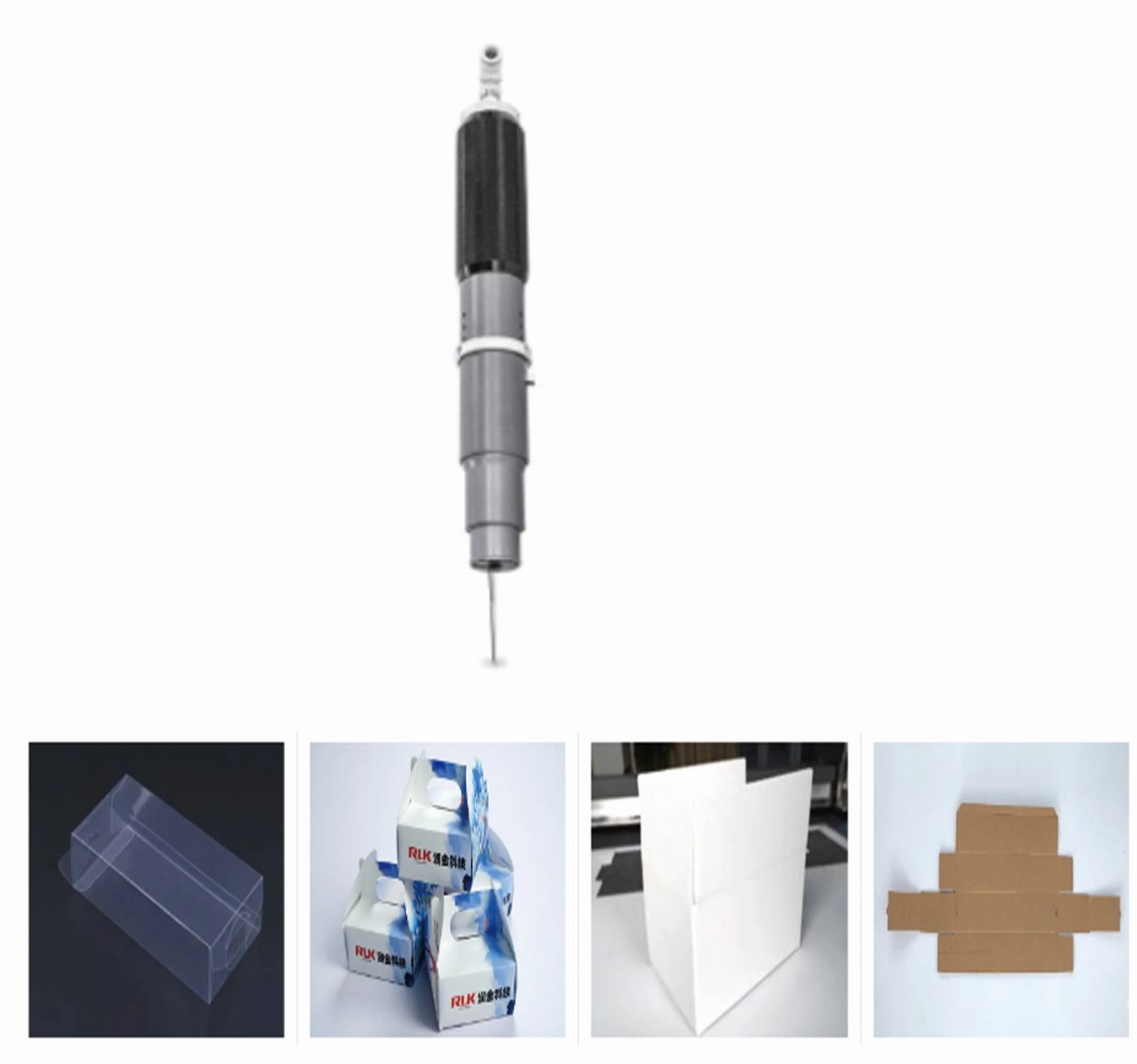

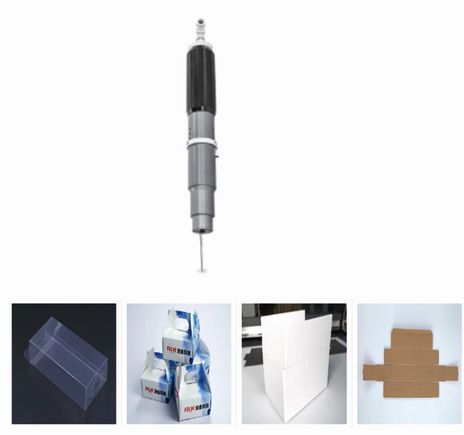

Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Стеклотекстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Текстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Органическое стекло |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Винипласт |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Алюминий |
0,2 – 6,0 мм |

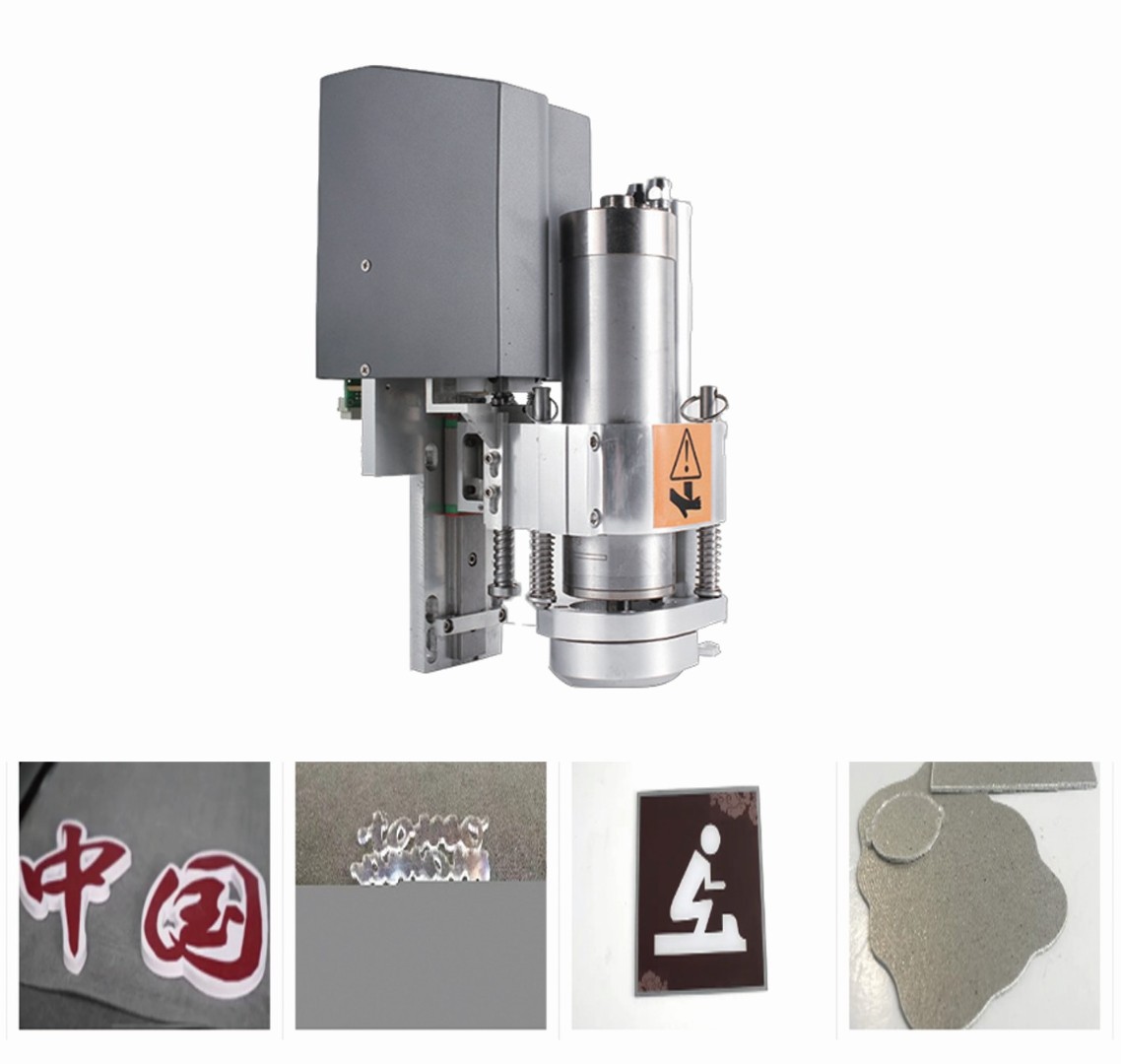

Фрезерная головка (для фрезерной обработки твердых материалов толщиной до 20мм). |
|
Пенопласты |
1,0 – 50,0 мм |

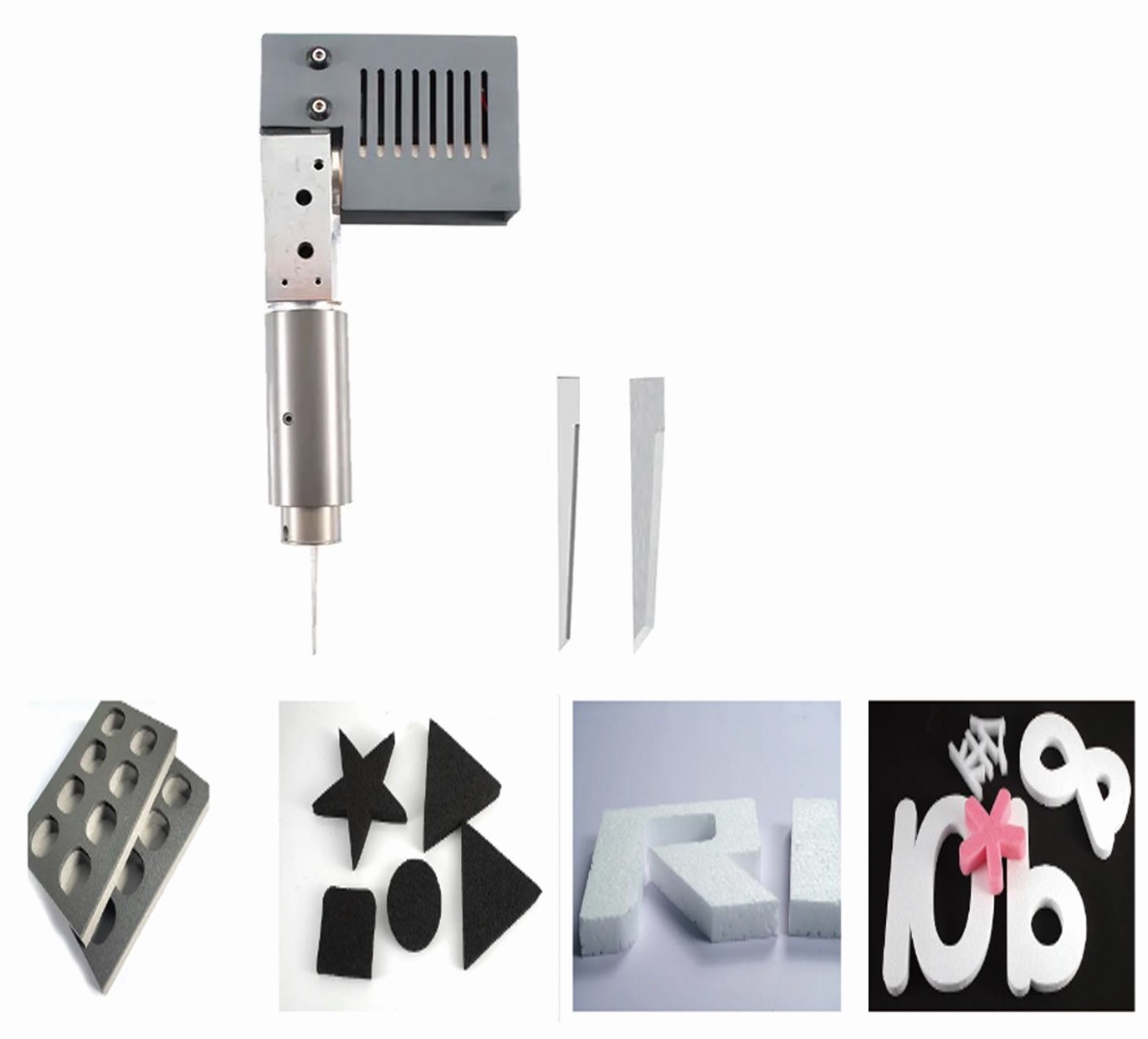

Осциллирующая тангенциальная режущая голова (для резки мягких материалов толщиной до 50 мм) |
|
Текстиль и технические ткани |
0,2 – 2,0 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов |
|
Технический картон и бумага |
0,2 – 20 мм |
Тангенциальная неосциллирующая режущая голова или осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
