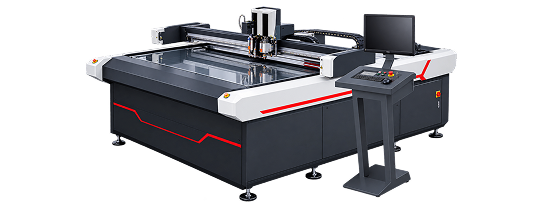

Универсальные планшетные комплексы Universal MВC - серия с вакуумным столом для нестинга (раскроя) листовых материалов.Благодаря высокому порталу для материалов толщиной до 50мм, универсальной каретке с 2 универсальными держателями инструментов, позволяющей работать двумя инструментами одновременно, предустановленной CCD-камере и ассортименту инструментов на выбор, используя только этот станок можно развернуть масштабное производство упаковки - в одно задание осуществлять резку и биговку, промышленный раскрой ткани и отделочных материалов, кроить заготовки из углеткани и стеклоткани, осуществлять потоковую контурную резку напечатанного на листовых материалах изображений, фрезеровать мягкие металлы и любые неметаллы, и т. д.
Универсальный планшетный комплекс UNIVERSAL подходит для работы с :
- листовыми мягкими материалами толщиной до 50мм: поролон, пенные утеплители и упаковочные материалы, пенопласт, вспененный полистирол),
- листовыми материалами толщиной до 20мм: картона, бумаги и пенокартона, пластиков, резины и магнитного винила, самоклеющейся пленки (как резка до подложки, так и сквозная резка), кожи и кожзама, различных пленок, ткань стеклянная фторопластовая, материал тентовый с двухсторонним ПВХ, винилискожа ТР, и многих других.
Самой востребованной сферой применения планшетных режущих плоттеров является производство упаковки, разнообразных лекал и трафаретов (для текстильной, обувной промышленности), рекламной и сувенирной продукции, в том числе магнитов, технических прокладок и т.д.
Сущетсвующая вариативность модельного ряда:
| Модель: | MBC-1310 | MBC-1815 | MBC-2516 |
| Эффективный рабочий диапазон,мм: | 1300х1000 | 1800х1500 | 2500х1600 |
| Мощность воздушного насоса,кВт: | 5,5 | 7,5 | 7,5 |
| Габариты,мм: | 2700х1985х1350 | 3200х2485х1350 | 3900х2585х1350 |
Технические характеристики модельного ряда:
|
Скорость резки,мм/сек: |
300-1800 (в зависимости от типа материалов) |
|
Максиамльная толщина материала,мм: |
≤ 50 (в зависимости от типа материалов) |
|
Микроклимат: |
Температура: 0....35С°. Влажность: 35 -80%. |
|
Технические особенности: |
Высокотехнологичный сервопривод, импортные линейные направляющие, подшипники |
|
Точность повторения,мм: |
≤ 0,01 |
|
Точность позиционирвоания,мм: |
0,025 |
|
Электропитание: |
AC 380в/220в±10%;50HZ |
|
Поддержка файлов: |
Совместимость с HPGL/PLT/DXF и т. д. |
|
Рабочие параметры: |
Поддержка различных CAD- систем, автоматизированное проектирование и резка могут выполняться одновременно |
|
Вместимость буфера: |
Однократный, быстрое соединение для работы с большими файлами |
|
Интерфейс подключения: |
Сетевой порт (Ethernet) |
|
Фиксация материала: |
Вакуумный прижим |
|
Интерфейс управления: |
Сенсорный дисплей |
|
Стандартные инструменты: |

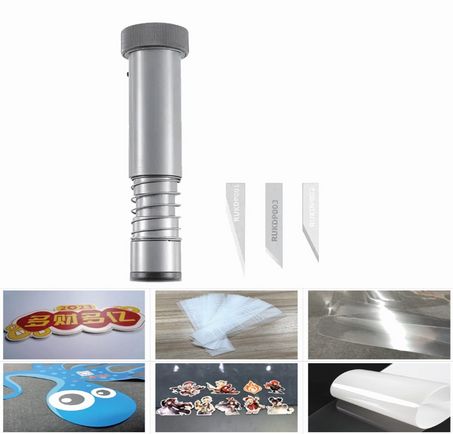

Высокоскоростной осциллирующий инструмент, универсадьный режущий инструмент, инструмент кис-кат, система автоматического позиционирования CCD |
|
Дополнительные инструменты: |
Ручка, V-CUT, биговальное колесо, комплект фрезерных инструментов, инструмент для резки пеноматериалов 50 мм |
|
Материалы: |
Все виды гофрокартона, картон разной плотности, переплетный картон, ПВХ, сотовый картон, вспененный ПВХ, акрил, КТ картон, алюкобонд, листовые латекс и резина, паронит, прокладочные материалывспененные материалы до 0 мм, автомобильные наклейки, светоотражающая пленка, фотобумага и т. д. |
Рукодство по использованию инструментария :
|
Препреги стекло и углетканей |
0,3 - 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или тангенциальная неосциллирующая режущая голова |
|
Стеклоткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или Тангенциальная неосциллирующая режущая голова |
|
Углеткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или Тангенциальная неосциллирующая режущая голова |
|
Резина техническая |
0,5 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Стеклотекстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Текстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Органическое стекло |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Винипласт |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Алюминий |
0,2 – 6,0 мм |
Фрезерная головка (для фрезерной обработки твердых материалов толщиной до 20мм). |
|
Пенопласты |
1,0 – 50,0 мм |

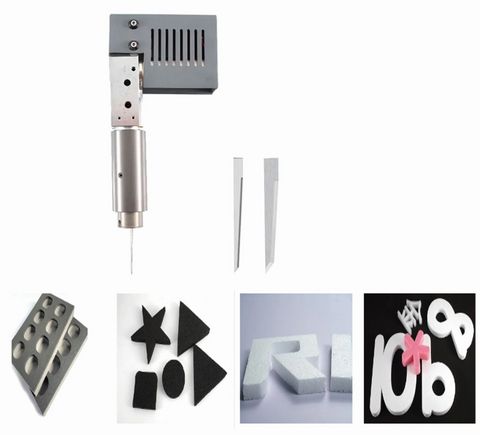

Осциллирующая тангенциальная режущая голова (для резки мягких материалов толщиной до 50 мм) |
|
Текстиль и технические ткани |
0,2 – 2,0 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов |
|
Технический картон и бумага |
0,2 – 20 мм |
Тангенциальная неосциллирующая режущая голова или осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
