Описание

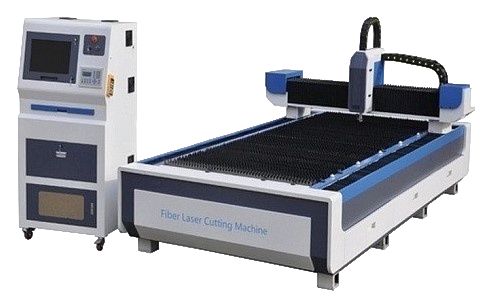

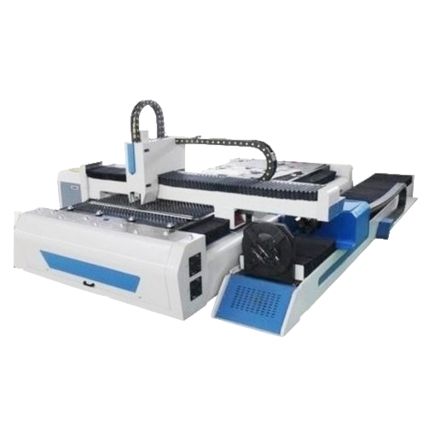

Оптоволоконный лазер RJ 1530 предназначен для лазерной обработки металла. Обработка производится методом резки и гравировки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Характеристики:
Вид станка : Открытый тип.
Мощность источника : до 3000 Вт.
Назначение : Обработка листа.
Технические характеристики:
| Размер рабочего стола,мм: | 1500х3000 |
|
Тип лазера:
|
Оптоволоконный
|
|
Производитель лазера:
|
Raycuslaser
|
|
Мощность лазера,Вт:
|
300 (500, 750, 1000, 1200, 1500, 3000 -опции)
|
| Длина волны лазера,nm: | 1070 |
| Срок работы лазера,ч: | 100 000 |
| Вид охлаждения: | Водяной чиллер CW-6100 |
| Направляющий по осям X,Y,Z: | Hiwin 25мм |
| Передача по осям X,Y: | Зубчатая рейка ,производствоТайвань |
| Передача по оси Z: | Шарико-винтовая пара |
| Двигатель по осям X,Y,Z: | Японский Yaskawa серводвигатель 850вт и драйвер |
| Датчик высоты: | Автоматический |
| Система управления: | Cypcut |
|
Поддерживаемые форматы графических файлов:
|
CAD, CorelDRAW работает,формат plt.,AI.,dxf. и т.д..
|
| Смазка: | Централизованная система смазки |
|
Максимальная толщина,мм:
|
до 15 (в зависимости от мощности лазера)
|
|
Максимальная скорость резки,m/min:
|
30
|
|
Точность позиционирования,mm:
|
±0.04
|
|
Точность повторного позиционирования,mm:
|
±0.02
|
| Минимальная ширина резки,mm: | 0.12 |
| Напряжение, В: | 220 |
| Частота тока, Гц: | 50 |
| Гарантийый срок: | 1год (кроме линз и защитного зеркала) |
| Габариты без упаковки (Д/Ш/В) мм: | 4000х2100х1600 |
| Вес, кг: | 2200 |
Комплектация:
|
Оптоволоконный лазер RJ-1530 – механическая часть
|
1 шт.
|
|
Источник Raycus 300 W (500, 750, 1000, 1200, 1500, 3000 ОПЦИЯ)
|
1 шт.
|
|
Серводвигатели YASKAVA (Япония)
|
4 шт.
|
|
Стойка управления с ЖК-дисплеем и пк
|
1 комп.
|
|
Система регулировки высоты заготовки BCS 100
|
1 шт.
|
|
Лазерная головка Au3tech С5
|
1 шт.
|
|
Чиллер CW 6100
|
1 шт.
|
|
Беспроводной пульт управления
|
1 шт.
|
|
Система аспирации
|
2 шт.
|
|
Автосмазка
|
1 шт.
|
|
ЗИП
|
1компл.
|
